Ракета мчит космический корабль в просторы Вселенной. Неимоверную мощь двигателей верхней её ступени питает сжиженное топливо: водород и кислород. Водород (Hydrogenium) не уступает по теплотворности природному газу, для работы на нём с минимальной переделкой подходят все существующие бензиновые ДВС и газовые котлы отопления. H2 — единственный известный науке абсолютно чистый вид топлива. В процессе горения образуется соединение с кислородом — прозрачная, как слеза, дистиллированная водица. Запасы водорода во Вселенной неисчерпаемы, этот чудесный газ вместе с гелием является основным строительным материалом мироздания.

Содержание

Даже организм человека на 63% состоит из молекул водорода. Он окружает нас со всех сторон: протяни руки — и они полны гидрогениума. Больше всего H2 содержится в океанах, морях и реках. Одна беда: в свободном состоянии на Земле находится лишь ничтожная его часть, добыча в чистом виде невозможна. Небольшой процент H2 содержит биогаз, сепарацией его не занимаются, предпочитая сжигать вместе с метаном. Однако существует ряд технологий, позволяющих получать чистый водород из различных химических соединений. Наиболее перспективным является метод электролиза, сырьём служит вода.

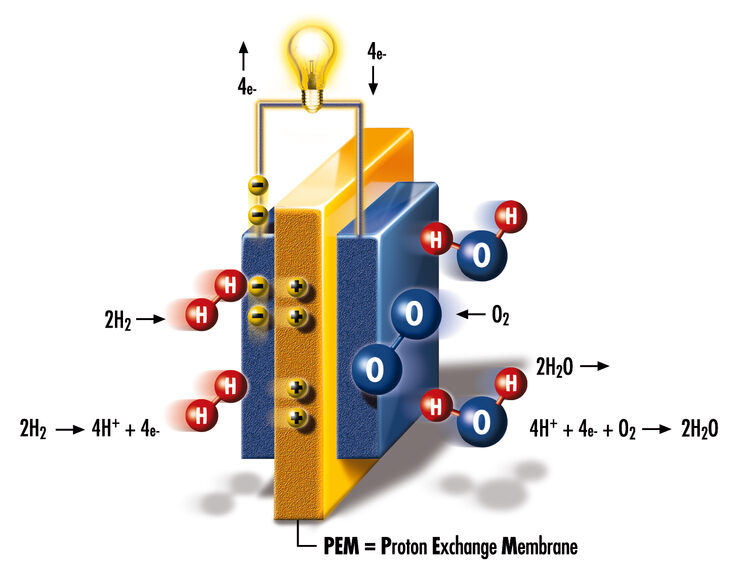

Принципиальная схема получения водорода методом электролиза

В последнее время интернет заполонила коммерческая реклама недешёвых реакторов (генераторов) водорода, а сайты для домашних умельцев охотно клонируют статьи о том, как сделать водородный генератор для отопления своими руками.

О выделении горючего газа при взаимодействии кислот и металлов известно было ещё средневековым алхимикам. Но только в 1783 году Лавуазье и Меньё смогли превратить эмпирические знания в прибор по получению «горючего воздуха» из воды. С тех пор не прекращаются научные исследования и попытки построить эффективный водородный генератор для отопления или автомобиля, который сделал бы водородную энергетику рентабельной.

На сегодняшний день нет никаких проблем в переходе энергетики и транспорта на водородное топливо, производители готовы сделать это хоть завтра. В 2008 году авиастроительная компания Airbus подтвердила свою готовность перейти с авиакеросина на H2, проведя испытательный полёт на модели A320. Первый серийный водородомобиль HondaFCX уже колесит по дорогам Японии. Тем не менее, в общей массе мировой энергетики это капля в море. Для массового развития водородной энергетики не хватает главного — дешёвого чистого H2. «Халявный» Hydrogenium получают лишь в качестве побочного продукта некоторых химических производств, именно на таком топливе работает на предприятии «Саянскхимпласт» с 2005 года первая и пока единственная в России «водородная» котельная. Активно работает в России с 2006 года «Институт водородной экономики», издавший уже более 60 томов научных исследований. Не ограничиваются научными трудами более предприимчивые зарубежные компании, в научно-технические разработки по генерации чистого водорода вкладывают миллиарды долларов.

Электролизер своими руками чертежи

Возможно, в будущем мы все будем ездить на водородомобилях

Увы, воз и ныне там. Большую часть мирового производства H2, главным образом для нужд ракетной техники, производят сегодня не с помощью генерации из воды, а паровой конверсией газа и газификацией угля. Ни о какой экологичности либо экономии ресурсов в данном случае и речи не идёт, просто бензином ракету не заправишь.

Но учёные не сдаются: в конце концов придумал же Эдисон после долгих лет исследований эффективную и при этом недорогую электрическую «лампочку Ильича». И в течение века это изобретение, пусть и в значительно усовершенствованном виде, устраивало человечество.

С помощью электролиза (см. школьную программу по физике и химии) вода разлагается на водород и кислород.

Электролизер своими руками чертежи

Площадь поверхности электродов должна быть велика, поэтому их собирают в пакеты (ячейки). Кстати, электролизер нельзя перегревать свыше 65 ºС, иначе пластины придётся долго очищать либо вообще заменить

Сепарировать газы не нужно, горючую смесь направляют в теплогенератор, в котором происходит обратная реакция: водород и кислород воссоединяются, вновь образуя воду.

Простейший самодельный генератор водорода — герметичная ёмкость с погруженными в жидкость электродами, источник питания 12 Вольт.

Электролизер своими руками чертежи

Заряд есть, вода «булькает», Hydrogenium пошёл

На крышке ёмкости располагают штуцер для отведения к потребителю смеси водорода с кислородом (газ Брауна, «гремучая смесь»).

Электролизер своими руками чертежи

Помимо штуцера, на крышке желательно иметь развоздушиватели

Электролизер своими руками чертежи

Вот такая ёмкость является основой генератора водорода для автомобиля с карбюраторным двигателем. ДВС работает на смеси с бензином, нужен ещё дополнительный накопитель и аккумулятор. Корпус прочный, от водопроводного фильтра, нехитрая установка, созданная «народными академиками», называется «АкваКар», предлагалась на Украине за 1600 гривен в дореволюционных ценах

Электролизер своими руками чертежи

Генератор водорода для дома, тоже в корпусе водяного фильтра. Здесь применены более производительные цилиндрические электроды, есть датчик давления. На стенках сосуда видны пузырьки — вожделенный Н2 и кислород

Но ведь дело не просто в том, чтобы выделить из воды «гремучку», это сделать немудрено. Газ нужно получить из сырья в максимальном количестве, в сжатые сроки, при этом потратить минимум энергии. Для повышения эффективности используют не обычные электроды из меди или нержавейки, а изделия сложной формы из дорогих сплавов. Сила электрического тока должна изменяться в ходе реакции, соответственно, нужен электронный блок.

Электролизер своими руками чертежи

Вариант исполнения электронного блока чудо-генератора

Вода расходуется, её уровень следует поддерживать постоянно и если делать это не вручную, понадобится система автоматической подпитки. Наконец, чтобы электролиз проходил с достаточной интенсивностью, вода должна содержать достаточное количество растворённых солей, в мягкой воде реакция будет слабой, а в дистиллированной вовсе отсутствовать. Значит, наливать воду из крана нельзя: её придётся готовить (самый простой вариант — столовая ложка гидроксида натрия на 10 л воды), а это дополнительные резервуары, трубопроводы и т.д.

Электролизер своими руками чертежи

На рисунке показана схема генератора водорода для автомобиля, но разница с устройством для отопления лишь в том, что потребителем газа являются не форсунки двигателя, а горелка котла

Но и это не всё. Теплогенератор (котёл) потребляет топливо неравномерно, к тому же требует определённого его давления и влажности. Чтобы система реактор топлива + генератор тепла работали взаимосвязано и чётко, hydrogenium должен поступать сначала в осушитель, потом компрессор, который будет закачивать его в хранилище, где с помощью дополнительной автоматики должно поддерживаться требуемое давление.

Всё в природе взаимосвязано. Если куда-то что-то прибыло, значит, откуда-то убыло. Эта народная мудрость упрощённо, но в целом верно описывает закон сохранения энергии. Водород, сгорая, выделяет тепловую энергию. Но, чтобы получить газ методом электролиза, придётся затратить некоторое количество электроэнергии. Которая, в свою очередь, по большей части получается за счёт генерации тепла при сжигании других видов топлива. И если брать чистую тепловую энергию, необходимую для получения электричества и ту энергию, которую даст при сгорании водород, даже на самых продвинутых установках получаются двукратные потери. Половину денег мы буквально выбрасываем. И это только эксплуатационные затраты, но ведь следует учесть и стоимость весьма недешёвого оборудования.

Электролизер своими руками чертежи

Проект ветро-водородного дирижабля AeromodellerII. Картинку бельгийские инженеры нарисовали красивую, остаётся подкрепить её конкретными экономически оправданными технологиями

По данным исследовательской лаборатории INEEL, на промышленных генераторах водорода США себестоимость одного килограмма водорода составила:

  • Электролиз от промышленной электросети — 6,5 usd.
  • Электролиз от ветрогенераторов — 9 usd.
  • Фотоэлектролиз от солярных устройств — 20 usd.
  • Производство из биомассы — 5,5 usd.
  • Конверсия природного газа и угля — 2,5 usd.
  • Высокотемпературный электролиз на атомных электростанциях — 2,3 usd. Это наименее дорогой способ и наиболее далёкий от домашних условий.

Причём, даже самый лучший генератор водорода в домашних условиях будет заметно уступать промышленному в эффективности. С такими ценами нет никаких оснований говорить о сколь-нибудь серьёзной конкуренции водородного топлива по сравнению не только с дешёвым природным газом, но и с дорогим электроотоплением, дизельным топливом и даже тепловыми насосами.

Есть ли реальные пути серьёзного снижения себестоимости чистого Hydrogenium? Конечно. Это, в первую очередь, получение дешёвого электричества из возобновляемых источников. Во-вторых, применение более совершенных химических катализаторов процесса. Они, кстати, давно известны и применяются в автомобильных топливных водородных ячейках. Но опять всё упирается в слишком большую их стоимость.

Электролизер своими руками чертежи

Реально полезное применение альтернативной энергетики: серийное газосварочное устройство со встроенным водородным реактором. В данном случае стоимость газа не имеет решающего значения, для сварщика имеет значение то, что вместо неудобных в транспортировке баллона и сварочника он имеет один относительно небольшой и лёгкий ящик

Наука идёт вперёд, техника совершенствуется. Когда-нибудь нефть закончится и человечеству придётся перейти на иные источники энергии. Пока же можно с уверенностью сказать — водородная энергетика убыточна (за исключением тех случаев, когда горючий газ является побочным продуктов технологических процессов), а программы развития водородного транспорта возможны только благодаря государственным и корпоративным программам поддержки альтернативной энергетики.

Электролизер своими руками чертежи

Муниципалитеты крупных немецких городов компенсируют транспортным компаниям все убытки, чтобы эти прекрасные гидрогениумные автобусы перевозили пассажиров, не отравляя окружающую среду

А что у нас, в среде отечественных «кулибиных»? Интернет-форумы полны споров о возможности постройки генератора водорода своими руками. Адепты гидрогениума тычут в глаза скептикам фотками самогонных аппаратов, переделанных в установки по производству чистого топлива. Скептики: покажите конкретный пример постоянно работающего устройства. В ответ — тишина. Кто-то что-то собрал, подключил к кухонной плите, пожарил на водороде яичницу, съел. Теперь вот стоит в сарае, а к плите опять подключен газ, это проще, дешевле, безопаснее. Правда, умные люди всё же извлекают из «диванной» гидрогениумной энергетики пользу: завлекательные посты обеспечивают владельцев аккаунтов лайками, большим числом просмотров и подписчиков, что приносит неплохие деньги.

Если кто-то из читателей хочет повторить опыт гаражных мастеров, то, пожалуйста, вот достаточно подробное описание конструкции «самопального» водородного реактора. Ничего сложного.

В этом ролике нам красиво показывают, как мелкосерийное отечественное устройство обслуживает два десятка радиаторов, но не называют ни его тепловую мощность, ни себестоимость килокалории тепла.

Сегодня сложно сказать, какая из перспективных энергетических технологий «выстрелит» в будущем, когда запасы углеводородов иссякнут. Будет ли это термоядерный синтез, солярные или гравитационные системы, водородная энергетика? Пока что идёт эволюционное развитие перспективных направлений и революционных прорывов в ближайшее время в этой области не предвидится, о чём бы ни писал «жёлтый» интернет. По оценке специалистов, появление электролизных реакторов водорода, которые могли бы составить реальную конкуренцию традиционным видам топлива, ожидается не ранее, чем через лет 20-30. Многие эксперты вообще скептически оценивают перспективы водородной энергетики, оставляя этому виду топлива лишь узкую нишу в ракетостроении. Но все, кто занимается этим делом профессионально, сходятся на том, что действительно эффективные водородные реакторы будут продуктом высоких технологий, а не «приспособами», собранными из старых кастрюль и других ненужных железок на коленке.
