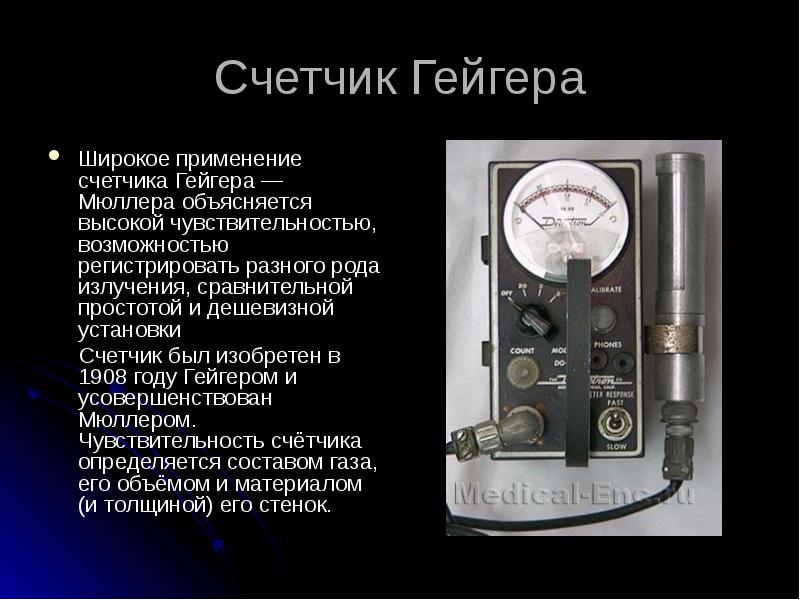

Для измерения фона радиоактивного излучения и определения наличия жесткого ионизирующего излучения необходимы специальные приборы. Простейший счетчик Гейгера – Мюллера можно собрать своими руками. Точные количественные значения излучения определить он не сможет, но появление вблизи источника жесткого ионизирующего излучения определит.

Как собрать счетчик Гейгера

Статьи по теме:

Вам понадобится

  • датчик СБТ9, транзистор КТ630Б, резисторы на 24 кОм и 7.5 мОм, 2 электролитических конденсатора, 470 микрофарад на 16 Вольт и 2.2 микрофарада на 16 Вольт. Так же потребуются конденсатор емкостью 2200 пикофарад на напряжение не меньше 1 киловольт и 2 диода КД102А. В качестве источника питания можно применить любую батарею на 9 Вольт. Для сигнализации используется плоский пьезокерамический излучатель от детской игрушки или телефона – трубки.

Инструкция

1

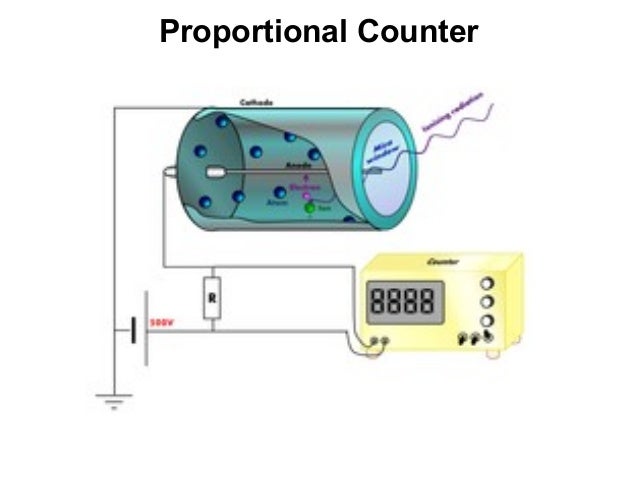

Основой счетчика является высоковольтный генератор, вырабатывающий импульсы переменного тока частотой около 100 Гц и амплитудой 360 Вольт. К высоковольтной части генератора последовательно с датчиком излучения включен пьезокерамический излучатель, сигнализирующий щелчком регистрацию прохождения каждой радиоактивной частицы через датчик счетчика. Соберите счетчик по схеме:

2

Самая сложная часть этого счетчика – импульсный трансформатор. Намотайте трансформатор на броневом магнитопроводе из феррита марки 2000НМ. Вторичную обмотку виток к витку намотайте проводом диаметром 0,08 мм 3 слоями по 180 витков, (чтобы исключить межвитковой пробой). Для первичной обмотки намотайте 13 витков, сделайте отвод от верхнего края на 5-м витке.

3

Указанный в схеме транзистор разработан специально для использования в схемах с ключевым режимом работы. Потери транзистора незначительны, так что устанавливайте на этот транзистор радиатор воздушного охлаждения площадью не более 5 см2. Во время изготовления тщательно проверяйте правильность сборки схемы.

4

Если собрать вышеописанный прибор для вас слишком сложно, то можно ограничиться еще более простой моделью счетчика Гейгера. Для этого, просто возьмите стартер, используемый в люминесцентных пампах и подключите его к электросети 220В последовательно с лампой накаливания мощностью 15 ватт. Это устройство можно назвать простейшим счетчиком Гейгера.
Чтобы оценить уровень бета и гамма излучения, посчитайте количество вспышек лампы в минуту. Количество вспышек будет пропорционально уровню радиации. Если имеется возможность достать на небольшое время настоящий счетчик Гейгера, то измерьте им уровень радиации. Одновременно посчитайте количество вспышек самодельного прибора. Затем разделите показания счетчика на количество вспышек лампы в минуту. Запишите полученное число. Теперь, посчитав количество вспышек в минуту и умножив его на это число, вы получите значение уровня радиации.

Видео по теме

Обратите внимание

Обратите внимание на правильность подключения выводов первичной обмотки трансформатора. При подключенном к счетчику питании соблюдайте осторожность – в генераторе есть опасное для жизни и здоровья напряжение! Тщательно изолируйте оголенные выводы высоковольтной части генератора.
